涡街流量计在热量测量系统中的应用

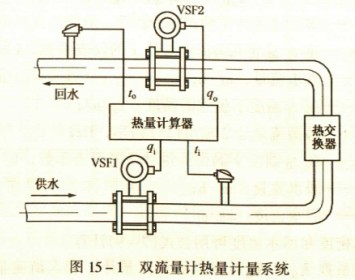

北方地区冬季供暖大多采用热水供暖系统，因此测量热水流量是热量测量的重要环节。图15-1是双流量计热量计量系统的原理图。
如图所示，热水进入供热系统，经涡街流量计1测量供水流量qi，用温度传感器测量热水的温度ti，热水流经各热交换器后，又经涡街流量计2测量回水流量q0和回水温度t0。这些变量送入热量计算器，就可显示出被测热量Φ。

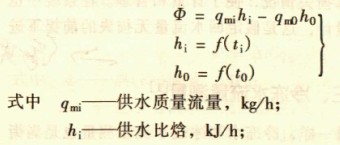

热量的表达式为

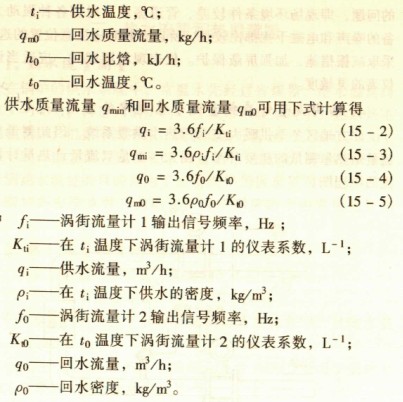

供水密度和回水密度可用公式(7-9)计算。
仪表系数Kti和Kt0可根据涡街流量计1和涡街流量计2出厂标定的仪表系数和标定水温与热水水温，用公式(7-5)计算。
以上公式和相关的参数写入热量计算器，可根据在线的涡街流量计输出信号频率fi、f0，热水温度ti和t0，热量计算器就自动计算、显示出热量值和用户消耗热量的累积值。
在热量测量系统中，用两台涡街流量计分别测量供水、回水流量，可监测热水损失情况，便于计量和管理。在系统中也可采用单台涡街流量计，这是假定回水流量无损失的前提下进行热量计算。
