一、高温蒸汽流量计简介
高温蒸汽流量计是根据卡门(Karman)涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。 采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种形式，基本型测量单一流量信号；复合型可同时实现温度、压力、流量的测量。每种形式都有整体、分体结构，以适应不同的安装环境。
二、高温蒸汽流量计的结构
三、高温蒸汽流量计工作原理：高温蒸汽流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比通过长时间对高温蒸汽流量计进行大量波形分析和频谱分析。新航设计出了最佳的探头形状、壁厚、高度、探头杆直径及与之相配套的压电晶体，采用先进的数控车床进行加工，确保加工的同轴度和光洁度等技术参数。配合特殊的工艺处理。从而最大限度的克服高温蒸汽流量计存在的固有自震荡频率对信号的影响这个通病。这是新航公司在制造高温蒸汽流量计方面的技术独特优势。使得新航公司出厂的高温蒸汽流量计有优良的抗振动能力。
高温蒸汽流量计的传感器的通用性很强，从而使得传感器具有良好的互换性。采用先进的数控设备加工传感器的表体和漩涡发声体等，确保加工精度，从而使得零部件（特别是漩涡发声体）的通用性强，从而真正做到不会因零部件的更换而影响传感器的重复性和精度，能产生强大而稳定的涡街信号。
结构简单牢固，无可动部件，可靠性高，作用维护方便。
检测元件不与介质接触，性能稳定，使用寿命长。
传感器采用检测探头与漩涡发生体分开按照，而且耐高温的压电晶体密封在检测探头内，不与被测介质接触，所以具有机构简单，通用性好、稳定高的特点。
输出与流量成正比的脉冲喜好或模瓜信号，无零点漂移，精度高，方便与计算机联网。
测量范围宽，量程比可达10：1.
高温蒸汽流量计测量体积流量时不需补偿，涡街输出的信号实际上是与流速成系线性关系的，也就是与体积流量成正比。压力和温度补偿的目的是为了得至流体的密度，乘以体积流量就得到质量流量，若测量气体的体积流量就不需要补偿了。
压力损失小。用口径dn50的高温蒸汽流量计测量可烯气体的流量。若管道内的最大流量qmax=2003，h时，传感器的压力损失是：△P=1.08×10-6pv2（kpa）=0.605kpa
在一定的雷诺数范围内，流量特性不受流体压力、温度、粘度、密度、成分、的印象，仅是与漩涡发生体的形状和尺寸有关。
应用范围广、蒸汽、气流、液体流量均可测量。
四、高温蒸汽流量计主要参数
| 公称通径(mm) | 15、20、25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式) |
| 公称压力(MPa) | DN15-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货) |
| 介质温度(℃) | 压电式：-40～150，-40～260，-40～330；电容式： -40～400，-40～500(协议订货) |
| 本体材料 | 1Cr18Ni9Ti，(其它材料协议供货) |
| 允许振动加速度 | 压电式:0.2g 电容式:1.0～2.0g |
| 精确度 | ±1%R，±1.5%R；插入式：±2.5%R， |
| 范围度 | 1：6～1：30 |
| 供电电压 | 传感器：DC +12V，DC +24V；变送器：DC +12V ，DC +24V；电池供电型：3.6V电池 |
| 输出信号 | 方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA |
| 防护等级 | IP65 |
| 环境条件 | 温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa |
| 适用介质 | 气体、液体、蒸汽 |

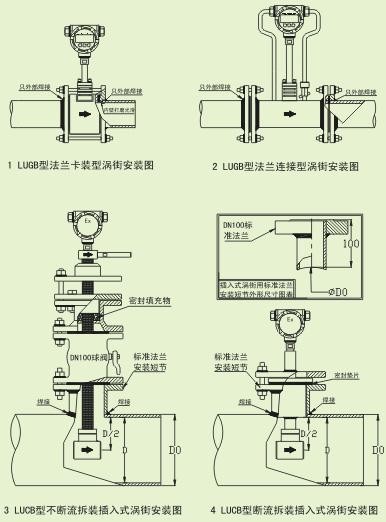

五、高温蒸汽流量计安装条件：
1.传感器应安装在水平、垂直、倾斜（液体流向自下而上）的与其通径相同的管道上。传感器的上游和下2游应配置一定长度的直管段，其长度应符合前直管段15～20D，后直管段5～1OD的要求。
2.安装液体传感器的附近管道内应充满被测液体。
3.传感器应避免安装在有强烈机械振动的管道上。
4.直管段的内径尽可能与传感器通径一致，若不能一致，应采用比传感器通径略大的管道，误差要≤3％，并不超过5mm。
5.被测介质含有较多杂质时，应在传感器上游直管段要求的长度以外加装过滤器。
6.传感器应避免安装在有较强电磁场干扰、空间小和维修不方便的场合。
