涡街流量计的使用

涡街流量计的使用
    (一)传感器的选型
    1.流量测量范圈及仪表口径的选择
    涡街流量传感器的选型正确与否直接影响到仪表能否正常运行，因此仪表型号的选择一定要认真核对流体的工艺参数和计最要求，并根据制造厂商提供的仪表参数进行选择。表2-1~表2-3是国内某制造厂商提供的流量计可测参考流量范围。
    为了使仪表能在良好的特性条件下工作，选择仅表公称口径时应注意以下要点：
(1)要正确确定下限流量范围。由前面叙述我们知道涡街流量计的斯特劳哈尔数(Sr)是管道雷诺数(Re)的函数，只有当雷诺数达到一定数值后，才进入其恒定范围。此下限雷诺数一般为2X104，其对应的下限流速一般气体为(4~5)m/s，液体为(0.4~0.5)m/s。因此一般确定下限流量应保证介质流速大于上述流速。当介质黏度、密度与常用介质相差较大时，应进行雷诺数计算，以保证其正确选用。

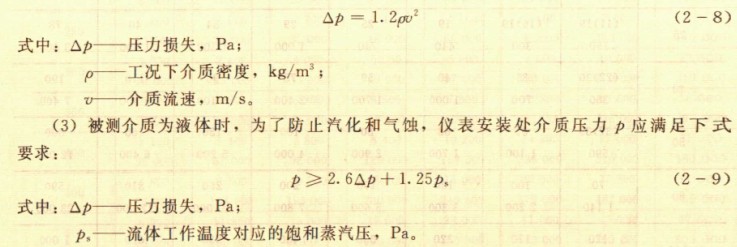

(2)仪表口径选定后，必要时可按下式核算最大流量下的压力损失：

表2-1  液体、气体流量测量使用参考流量范围(工况流量m3/h)

通径 DN/mm	液体			气体
	可测流量/(m3/h) 参考流速(0.3~8)m/s	正常工作流量/(m3/h) 参考流速(0.3~8)m/s	参考原频率 信号范围/Hz	工作流量/(m3/h) 参考流速(4~75)m/s	参考原频率 信号范围/Hz
15	(0.4)~1~6	1~6	96~580	3~48	290~4600
20	(0.5)~1.1~10	1.1~10	42~390	5~80	200~3100
25	(0.8)~1.7~18	1.7~18	24~350	8~120	150~2350
40	(1.5)~2.6~40	2.6~40	14~220	18~310	100~1700
50	(2.5)~3~70	3~70	9~210	30~480	90~1400
80	4.6~140	4.6~140	3.3~100	70~1230	50~880
100	7.5~240	7.5~240	2.7~90	100~1920	36~700
125	13~350	13~350	2.2~60	140~3000	24~520
150	18~540	18~540	1.7~52	200~4320	20~420
200	35~970	35~970	1.4~40	400~8000	16~320
250	60~1500	60~1500	1.2~30	700~12000	14~240
300	86~2100	86~2100	1~25	900~18000	11~210


表2-2  气体适用参考流量范围(标况流量Nm3/h)

通径 DN/mm	流量/(m3/h)  参考流速4~75(m/s)  压力单位(MPa)  密度(kg/m3)
	参考压力/(MPa)
	0.1	0.2	0.3	0.5	0.7	0.9	1.1	2.1
15	(5)11 50	(7)11 95	(8)11 140	11 230	13 340	16 430	19 520	38 1000
20	9 100	14 200	16 320	18 390	21 500	23 600	26 800	50 1400
25	(11)19 150	(16)19 300	19 440	25 740	29 1000	34 1300	40 1600	78 3000
40	(22)30 360	31 700	40 1000	59 1700	78 2400	95 3100	110 3800	190 7400
50	(37)39 590	51 1100	63 1700	80 2900	100 4000	130 5200	160 6400	300 12000
80	70 1140	100 2200	120 3300	160 5600	200 7800	260 10000	310 12000	590 23000
100	120 2000	170 3900	220 5900	330 9800	430 13000	530 17000	620 21000	1000 41000
125	190 3100	280 6000	350 9200	520 15000	670 20000	830 26000	1000 32000	1600 64000
150	270 4300	440 8500	610 13000	920 21000	1200 30000	1460 38000	1800 47000	3400 90000
200	580 7700	1000 15000	1400 23000	2100 38000	2800 54000	3300 69000	3900 84000	6600 160000
250	1100 12000	1800 24000	2500 35000	3800 59000	5000 83000	6000 100000	7100 130000	12000 250000
300	1500 17000	2600 34000	3600 51000	5400 85000	7000 119000	8600 150000	10100 180000	17000 360000

表2-3  饱和蒸汽适用参考流量范围(质量流量kg/h)

通径 DN/mm	流量/(m3/h)  参考流速4~75(m/s)  压力单位(MPa)  密度(kg/m3)
	0.1	0.2	0.3	0.5	0.7	0.9	1.1	2.1
15	(5)11 50	(7)11 95	(8)11 140	11 230	13 340	16 430	19 520	38 1000
20	9 100	14 200	16 320	18 390	21 500	23 600	26 800	50 1400
25	(11)19 150	(16)19 300	19 440	25 740	29 1000	34 1300	40 1600	78 3000
40	(22)30 360	31 700	40 1000	59 1700	78 2400	95 3100	110 3800	190 7400
50	(37)39 590	51 1100	63 1700	80 2900	100 4000	130 5200	160 6400	300 12000
80	70 1140	100 2200	120 3300	160 5600	200 7800	260 10000	310 12000	590 23000
100	120 2000	170 3900	220 5900	330 9800	430 13000	530 17000	620 21000	1000 41000
125	190 3100	280 6000	350 9200	520 15000	670 20000	830 26000	1000 32000	1600 64000
150	270 4300	440 8500	610 13000	920 21000	1200 30000	1460 38000	1800 47000	3400 90000
200	580 7700	1000 15000	1400 23000	2100 38000	2800 54000	3300 69000	3900 84000	6600 160000
250	1100 12000	1800 24000	2500 35000	3800 59000	5000 83000	6000 100000	7100 130000	12000 250000
300	1500 17000	2600 34000	3600 51000	5400 85000	7000 119000	8600 150000	10100 180000	17000 360000

    当测量介质或测量单位与表2-1不同时，仪表的实际流量范围必须通过计算确定，具
体步骤如下：
    用于气体或液体时：
    ①由表2-1查出该公称口径所对应的标称下限流量qmin0和标称上限流量qmax0
    ②查有关资料得到测量流体的工况密度ρ和工况运动粘度v
③由下式计算由密度决定的工况下限流量qminρ

    ⑤比较qminρ与qmin，其中较大的一个作为该介质仪表下限流量qmin
⑥仪表的使用上限流量qmax与上限流量qmax0相同

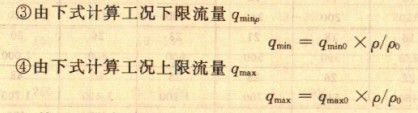

    用于过热蒸汽时：
    ①由表2-3查出该公称口径所对应的相同压力条件下蒸汽标称下限流量qmin0和标称上限流量qmax0。
②查有关资料得到蒸汽的工况密度ρ。

    2.使用环境条件及仪表性能的选择
    除了正确选用仪表型号(口径)满足正常流量测量的需要外，实际选用还应考虑介质温度、压力、腐蚀性等仪表性能的适应性；仪表使用环境(如环境温度、湿度、防爆等)条件及安装条件(如管道直管段、振动、可维护性等)的适应性等多方面。
    仪表性能的选择(这里主要指仪表粉出信号规格及辅助功能)应满足用户不同使用要求。
