差压变送器测量液位时怎样计算迁移量

差压变送器测量液位时怎样计算迁移量
    用差压变送器测量液位得到广泛应用，虽然被测液位的设备多种多样，测量方法各不相同，但测量原理都是利用液体的静压力，在已知液柱高度h及液体密度ρ时，则△P=hρ，差压与液位成线性关系。所以计算的核心就是搞清楚差压变送器高、低压测量室所检测到的静压力大小，并对两者作比较，来决定是否需要迁移，是要正迁移，还是负迁移，迁移时迁移量是多少。先从用差压变送器测量界面，及用双法兰式液位变送器测量液位的计算方法人手，再介绍几个计算实例。为理解方便，(1)例是以水柱计算为例，后面(2)、(3)例中的计个计算是按测量单位Pa来进行介绍的。
    (1)测量界面的计算方法

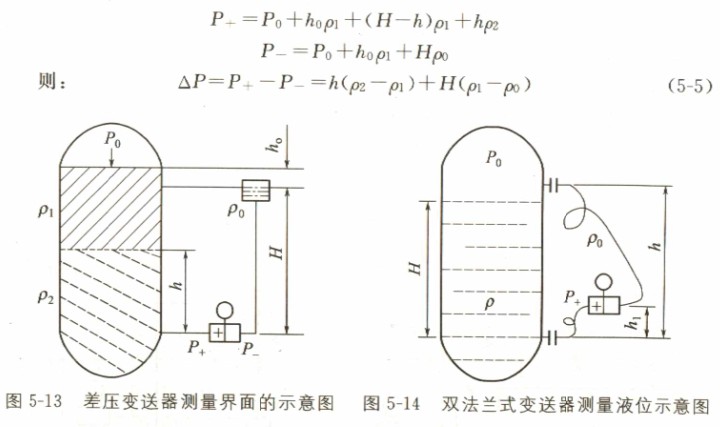

用差压变送器测量界面，如图5-13所示。图中：下部液体密度为ρ2，上部液体密度为ρ₁(ρ₁=0即为气体)，顶部压力为ρ₀(ρ₀为大气压时即为开口容器)，平衡容器及负导压管内的液体密度为ρ₀(不用时可认为ρ₀=0)。这样，包括了液面、界面、有压、常压、负压侧有平衡液及无平衡液等情况。从图可知:

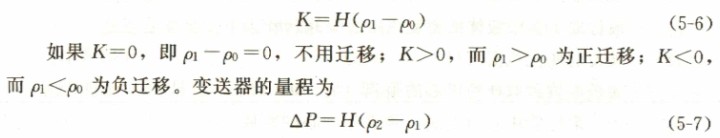

从上式中可见：除h是变量外，其他H、ρ₀、ρ₁、ρ₂都是常量，H(ρ₁-ρ₀)是一个与被测界面(液面)无关的常量，也就是作用在差压变送器上的固定压差，是应当用迁移来平衡的最，即迁移量为

    (2)双法兰液位变送器测量液位的计算方法
    用双法兰液位变送器侧量液位，如图5-14所示。图中：容器顶部压力为P₀，被测液体密度为ρ，变送器毛细管内所充工作介质密度为ρ₀，被测液位的变化范围为H，被测液位高低取样管中心距为h，变送器测量室中心与低取样管的距离为h₁，从图可知：

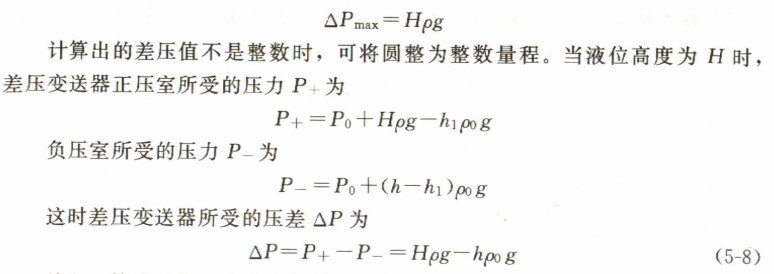

液位的最大测量范围为：

    从以上算式可知，本台变送器应进行负迁移，其迁移量为hρ₀g。同时△P的表达式已说明变送器安装位置的高低对迁移量没有影响，即只要被测液位高低取样管的中心距h的尺寸固定不变，其迁移量是不变的。这也说明了现场的法兰式差压变送器的安装位置升高或降低时，对液位的测量结果是没有影响的。
    (3)几个计算实例
①测量开口容器的液位计算实例变送器安装在最低液位以下如图5-15所示，图中各参数的符号及数值如下。

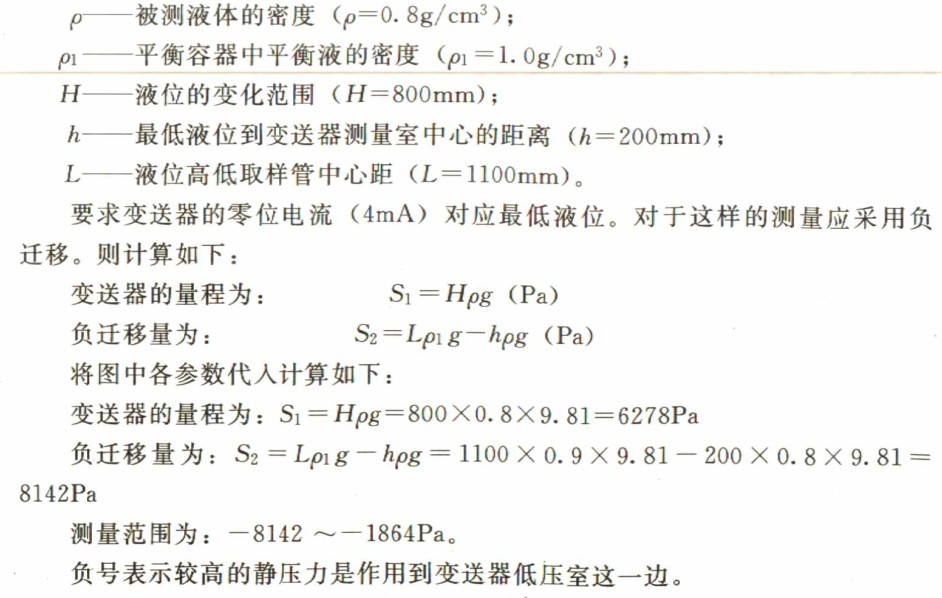

②测量密闭容器的液位计算实例  使用平衡容器测量液位，变送器安装如图5-16所示，图中各参数的符号及数值如下：

要求变送器的零位电流(4mA)对应最低液位。对于这样的测量应采用正迁移。则计算如下:

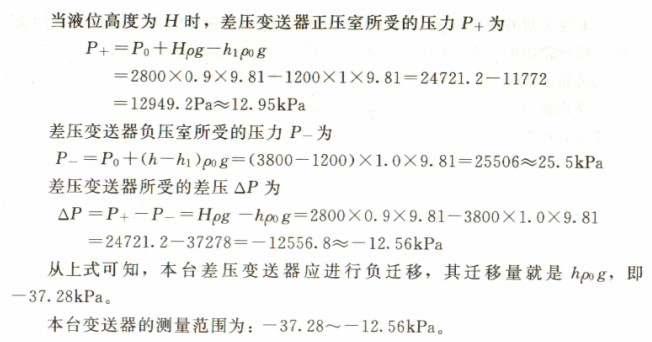

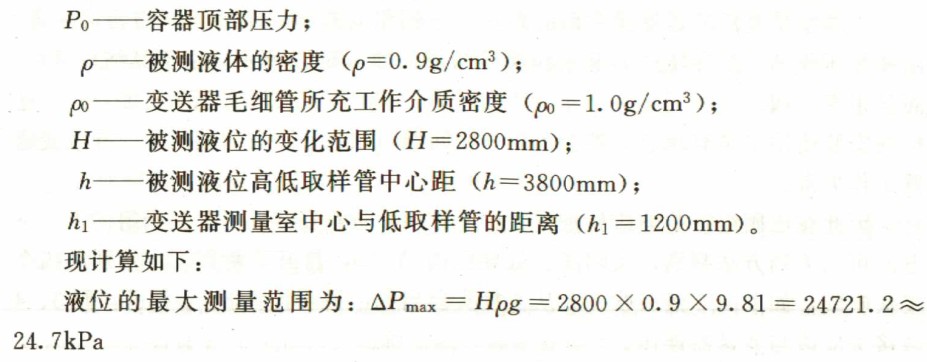

③用双法兰式差压变送器测量密闭容器的液位计算实例  用双法兰式差压变送器测量密闭容器的液位如图5-14所示。图中各参数的符号及数值如下：
