涡街流量计的分类

涡街流量计的分类
    涡街流量计可按以下原则分类。

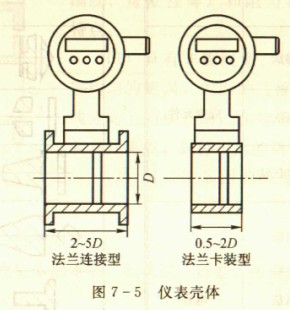

(1)按连接方式分为法兰连接型和法兰卡装型，如图7-5所示。

    (2)按旋涡频率检测传感器分为热敏式(又分为热丝式和热敏电阻式)、电容式、振动体式、应变式、应力式、光电(光纤〕式和超声式等。
    (3)按使用环境和用途分为普通型、防爆型、高温型、低温型、耐腐型、插人型、质量型和智能型等。
    旋涡发生体分类

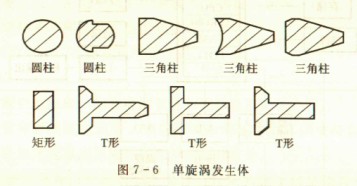

已经开发出形状繁多的旋涡发生体，它可分为单旋涡发生体和多旋涡发生体两类。如图7-6所示，单旋涡发生体的裁本形有圆往形、矩形、三角柱形和T形，其他形状皆为这些基本形的变形。

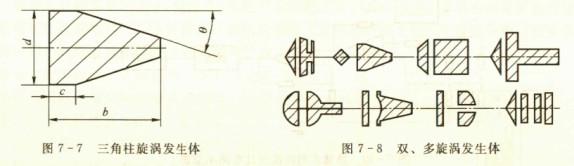

三角柱形旋涡发生体是应用最广泛地一种，如图7-7所示。各尺寸之间的比例关系大致为d/D=0.2~0.3；c/D=0.1~0.2；b/d=1~1.5；θ=15°~65°。

    为提高涡街强度和稳定性，可采用多旋涡发生体，如图7-8所示，不过它的应用并不普遍。
