涡街流量计仪表系数及系数修正

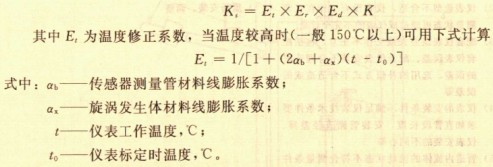

一段时间内输出的脉冲数与流过流体的体积量之比。称为涡街流量计仪表的系数K，它由生产厂家在出厂前在常温状态下通过标定确定。当仪表的工作状态与标定状态相差较大时，应对仪表系数进行修正，使用状态下的仪表系数为
Er为雷诺数修正系数，是用来修正使用雷诺数超出规定的下限时的测量误差。
Ed为管径偏差修正系数，是用来修正传感器内径DN和配管内径D之间有偏差时产生的测量误差。
常见故障及处理方法
仪表常见故障一般表现为无流量时有信号输出、通电后无输出信号、输出信号不稳定、测量误差过大等。常见故障的判断处理方法见表。
表常见故障的判断处理方法
| 故障现象 | 可能原因 | 处理方法 |
| 无流量时有信号输出 |
1)仪表接地不良或信号线屏蔽接地不良 2)仪表接近强电设备或高频脉冲干扰源如变频器等 3)转换器灵敏度过高或触发电平过低 4)管道有较强振动 |
1)改善仪表接地及信号线屏蔽接地 2)远离干扰源安装，采取隔离措施 3)调低灵敏度或调高触发电平 4)采取减震措施，采用SSP(DSP)功能放大器 |
| 无流量信号输出 |
1)仪表没有通电 2)信号线断线 3)信号放大板电源不正常 4)放大板工作不正常 5)探头传感器工作不正常 6)管道内无流量或流量过小 |
1)检查仪表电源，确保外电源送到信号转换器 2)检查放大板信号输出，若放大板信号输出正常，则说明信号线断，检查处理 3)外电派正常，应检查放大板电路工作电源，若不正常，应检查电源器件并进行处理 4)由前级开始检查放大板各级工作状态并进行处理 5)检查传感器并进行处理 |
| 输出信号不稳定 |
1)流量在下限或上限状态工作 2)放大板调整不合适，灵敏度过小或过大 3)传感器受损或引线接触不良 4)仪表接地不良或有较强电磁场干扰 5)管道震动强烈 6)管道内有异物或突出物，破坏介质流动状态或旋涡信号分离状态，包括仅表密封垫的突出、传感器安装不同心造成的突出、管道与仪表口径差异过大造成的突出、安装残留物及其他安装突出物等 7)流体状态不满足流量计技术条件，包括流量计前后阀门开启状态扰动、流体形成两相流、存在气穴现象等 |
1)改变工艺参数或更换流量计，使其工作在正常测量范围 2)重新调整放大板的灵敏度 3)检查处理或更换传感器 4)改善接地，远离干扰源安装 5)管道采取减震措施 6)检查清除异物 7)改变安装状态，使其满足技术条件 |
| 测量误差大 |
1)仪表误差大，包括仪表超过检定周期仪表系数变化误差、传感器粘污或损伤误差、模拟信号输出仪表的零点信号漂移或量程调整误差等 2)仪表选型不合适，仪表没有工作在正常测量状态可能造成仪表的不完全计量 3)配套仪表误差大或工作不正常，包括配套仪表误差、配套仪表安装不合理造成的误差、选用的补偿方式不合适造成的误差等 4)仪表的安装条件不满足仪表技术条件要求如直管段长度，安装管路直径差异、仪表安装的不同心等 5)管道内流体的流动状态不符合测量条件要求。如两相流、脉动流 |
1)仪表进行检查、校验 3)检查、校验配套仪表，纠正安装及使用 4)重所进行安装，使其符合要求 5)重新安装、调整 |
