旋涡发生体锐缘磨损对测量结果的影晌

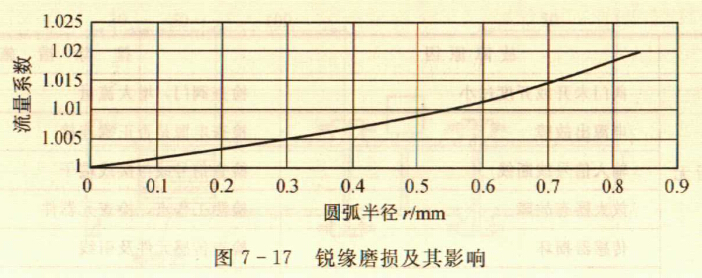

涡街流量计旋涡发生体的迎流面的两条棱边正常情况下是锐利的,但若被测流体中含有固形物,则锐缘很容易被磨损而变成圆弧,虽然流量系数K对边缘的锐利度的变化不像孔板流量计那样敏感,但由于几何形状和尺寸发生了变化,也会引起流量系数的变化。对旋涡发生体锐缘变化对流量系数的影响进行测试,发现在相同圆弧半径的情况下,涡街流量计流量系数随着锐缘半径r的增大而增加。锐缘圆弧半径与流量系数的关系如图7-17所示。
选择耐磨性优良的材质制造发生体,是改善磨损的积极方法。一旦发现磨损,应对仪表的流量系数重新标定,当磨损严重、流量系数变化太大时,应考虑更换发生体。
