流体流经节流装置时压力损失大概为多少

流体流经节流装置时压力损失大概为多少

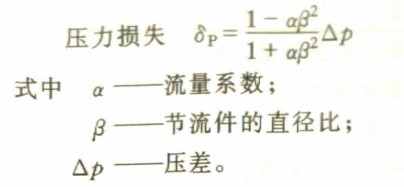

    流体流经节流件的压力损失，其大小随节流件的形式而异，并随β值的减小而增大，可用下式近似计算:

    对孔板而言，由于流量系数一般在0.6-0.8之间，所以，当β在0.2~0.8范围内变化时，其压力损失约为(95%-34%)△p。
有一节流装置，其差压计满量程时的最大流量设计值M=25000kg/h，相应的流束膨胀系数ε=0.992(按正常流量下的压差求得)，若按满量程压差求得的ε'=0.9858，试问差压计满量程时的实际流量M'和仪表的流量示值相差多少(假定被测参数不变化)?

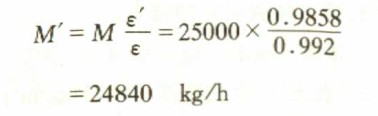

    因为设计的最大流量M=25000Kg/h，所以差压计满量程时的流量示值即为25000Kg/h。

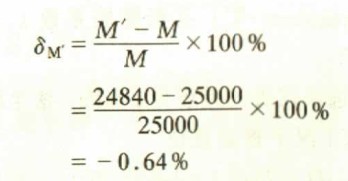

    压差计满量程的实际流量M’和仪表的流量示值M相差的百分数为

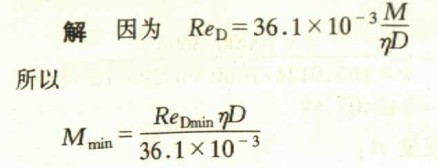

查图得到截面比m=0.6251时界限雷诺数Re_Dmin=2.5×10⁵和查表得到动力粘度η=2.266×10^-6Kgf·s/m2。若管径D=123.55mm，试问此节流装置所能测量的最小流量为多少？


    此节流装置按流量系数α视为平稳时的最小流量约为M_min=2000Kg/h。
