电动浮筒液位计维修实例

电动浮筒液位计维修实例

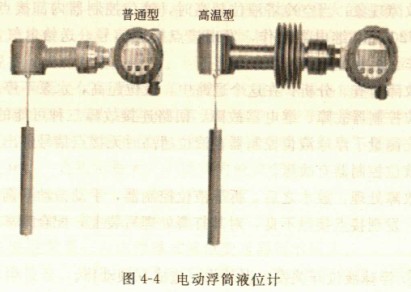

电动浮筒液位计(图4-4)是基于浮力原理工作的，当液位在零位时，扭力管受到浮筒重量产生扭力矩(这时扭力最大)、扭力管转角处于“零”度；当液位逐渐上升时，浮筒在液体浮力的作用下，也随着上升，扭力管产生的扭力矩逐渐减小，此时将其产生的转角Φ由变送器转换成4~20mA DC信号，此信号正比于被测量液位。

电动浮筒液位计安装、维护
    ①检查浮筒变送器外观有无损坏、变形，各部件是否灵活好用。
    ②仪表铭牌各参数、检验单等要齐全准确，符合工艺设备的压力、温度、材质、密封等要求。
    ③仪表安装时必须牢固可靠、横平竖直，必须保证测量室垂直，浮筒外壁不得与浮筒室内壁相碰，筒室倾斜<5°，并尽量安装在便于观察、维护和检修的地方。
    ④浮筒外部水平中线要与液(界)位变化范围中点一致。
    ⑤施工中不得使浮简受到拉力、推力和激烈的冲击，否则可能使传感器因过载而损坏。
    ⑥仪表安装完毕后，所有连接管路及各密封点应无渗漏现象，接线要正确，通电检查仪表零位(若是界位计应充满轻介质)，如不是4mA，应进行零位调整。
    ⑦在被测介质黏度大或寒冷易冻的使用场合，要加装保温拌热系统。
    ⑧在液位波动较强烈的使用场合，仪表应加设管路限流装置。
    ⑨本安型浮筒液(界)位什只能经过安全栅供电
