涡街流量计旁通管道的设计
在安装涡街流量计的测量主管道上安装旁通管段，其目的是为了在不断流的情况下，对仪表进行检查、维修、清洗或拆卸。对于新安装管道和仪表，在系统投运前进行吹扫和清洗，保护仪表不受损害。

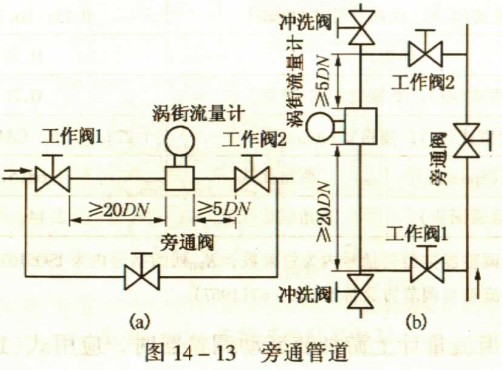

旁通管道由三通管、直管、弯头和阀门组成，如图14-13所示，图中(a)为水平安装旁通管道，工作阀1和2分别位于涡街流量计的上下游，工作时关闭旁通阀。而工作阀1和2处于开通状态。图中(b)为垂直安装旁通管道，冲洗阀1和2是为清洗方便而设置的，仪表检修或清洗时，可打开冲洗阀。
设计时应注意按安装使用说明书和有关要求规定，保证涡街流量计上下游具有足够的直管段长度。
