V锥流量计安装方法
(1)测量液体流量

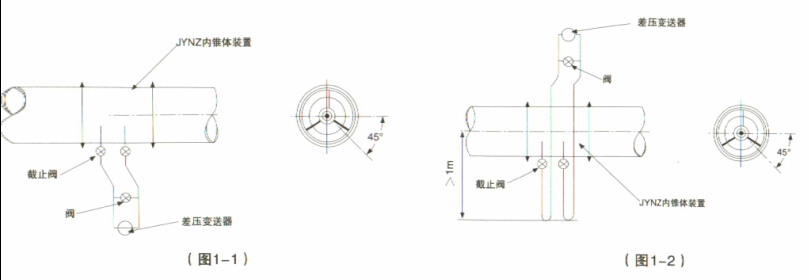

(a)差压变送器最好安装在内锥体装置的下方(图1.1)，这样可以避免液体中气体进入分压管和变送器中。
(b)如果变送器不得不安装在内锥体装置的上方(图1.2)，为了减少液体中的气体进入导压管内，应在内锥体装置和导压管之间装U型有管，几弯头下端至少低于管道中心1米。
(c)在水平或倾斜的管道上，如果将导压管装在内锥体装置的上半部，这样在导压管内会积聚气体，如果装在内锥体装置的下半部，会使沉积物落入导压管内。因此，导压管应自内锥体装置的水平中心线两端引出，或自水平向下小于45度引出。
(2)测量蒸汽流量

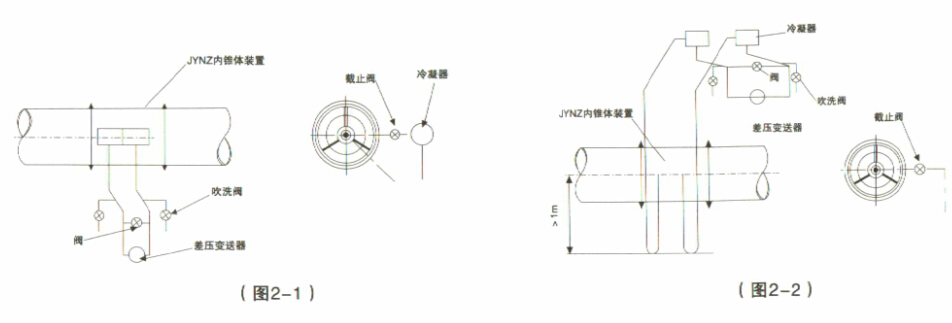

(a)为了保证变送器不受蒸汽高温的影响，在变送器和内锥体装置之间必须安装两个位于同一个高度的冷凝器，并在冷凝器、导压管和高、低压室内充满冷凝水，避免高温对变送器的影响。
(b)差压变送器最好安装在内锥体装置的下方(图2.1)，这样可以避免气体进入导压管和变送器中。冷凝器应安装在尽量靠近内锥体装置处。
(c)如果差压变送器不得不安装在内锥体装置的上方(图2.2)，应把冷凝器装在高于差压变送器的地方。
(d)上述两种安装方法均在靠近变送器的地方装有阀，以供吹洗导压管。同时在内锥体装置和冷凝器之间的导压管上应加保温层。
(e)其他安装方法参数(1)b、c
(3)测量气体流量

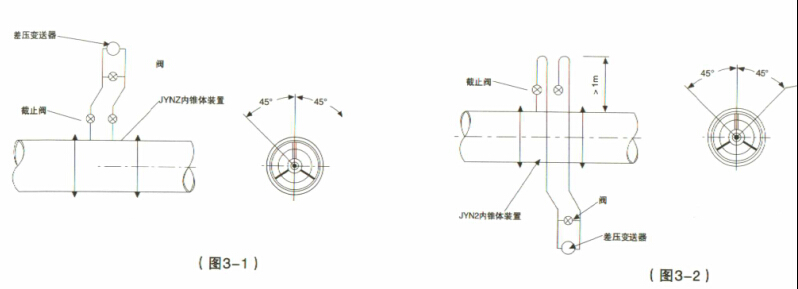

(a)差压变送器最好安装在内锥体装置的上方(图3.1)。这样可以使导压管内所产生的冷凝液流回管道。
(b)如果变送器不得不安装在内锥体装置的下方(图3.2)，为了减少水份凝结在导压管内，应从内锥体装置引出的导压管装U型巧管，且弯头上端至少高于管理中心1米。
(c)在水平或倾斜的管道上，为了避免管道中冷凝液进入导压管，导压管应自内锥体装置体的水平中心线上半部引出。
(d)若气体中含有污物或灰尘，在导压管的转弯地方应安装十字接头，以便清洗或吹洗。
V锥流量传感器选型要点
1、V锥流量传感器设计选型需用户提供准确的工艺参数，或设计院的流量计选型规格书；
2、根据介质理化特性、使用工况条件、准确度、安装要求等进行选型；
3、根据介质的种类、温度、压力、腐蚀性等要求选取流量计对应的管道、法兰、锥体、取压方式进行材质的选型；
4、根据介质的温度、流量和压力选取流最计管道的公称直径、壁厚、管法兰的压力等级、密封面、连接式进行选型；
5、根据介质的温度、压力和粘度、是否脏污等特点，选择取压方式及取压连接件的材质和等级进行选型；
6、报据以上的选型的组合就得出该V锥流量传感器的型号。其结构尺寸可从尺寸表里查到，是否带配对法兰、螺栓螺母垫片、阀组等附件，需在备注栏里说明，安装直管段基本要求按直管段要求进行；
7、V锥流量传感器的设计计算利用所有的工艺参数和选择合适的β值，进行计算，取得理想的差压值、量程比和压损。
8、为方便配套差压变送器，建议刻度差压值选在10-30kPa范围，对于低流量，尽可能将差压选在0.5kPa以上，双法兰取压，尽可能选3kPa以上
V锥流量传感器、变送器及流量计的组合
依照产品供货范围以及输出信号的不同，V锥流量传感器的组成可分为3类：
1.V锥流量传感器
只提供差压信号的形成部分(V锥流量传感器)，不提供差压变送器三阀组和流量显示部分，输出信号为差压。由用户自己进行配套。
2.V锥流量变送器
由V锥流量传感器和差压变送器组成。有分体式安装和一体式安装两种结构。
分体式V锥流量变送器由独立的V锥流量传感器和差压变送器组成。V锥流量传感器和差压变送器之间的引压管连接由用户自己完成，而差压变送器可以配套供应。
一体式安装是产品出厂时已将差压变送器三阀组与V锥流量传感器连接成一体，用户购买一体式V锥流量变送器后，使用时不需再连接引压管。若需配接相应的流量积算仪、压力变送器和温度传感器可以配套供应。
3.V锥流量计
有分体式安装和一体式安装两种结构：
分体式安装由独立的V锥、差压、压力、温度传感器、流量积算仪、三阀组、截止阀等部分组合而成。各部分之间的连接组合由用户自己完成。有防爆型及普通型两种。
一体式安装由智能流量积算仪和V锥流量变送器一道V锥流量计。它带有差压变送器和三阀组(压力传感器、热电阻温度传感器，必要时选用)。智能流量积算仪的流量范围和V锥流量变送器相适应。分体式有本安型防爆产品及普通型产品两大类。
