涡街流量计为标准表的气体流全标准装置
1.装置的工作原理
涡街流量计为标准表的气体流量标准装置，是利用流体力学的连续性原理，以标准流量计为标准器，将标准流最计与被检流量计串联，使流体在相同的时间间隔内连续流过标准流量计和被检流量计，比较两者的输出值，从而确定被位流量计的计量性能。与其他方法的流最标准装置相比较，这种装置具有结构简单、操作方便、工作效率高、经济实用等特点，被流量计生产厂家广泛采用。考虑到标准流量计的溯源问题，标准流量计的口径不宜过大。因此，当检测大口径的流量计时，可采用多台小口径的标准流最计并联使用的方法。标准流量计需经上一级气体流星标准装置检定，定点使用。
2.装置的基本结构
(1)一台标准流量计单独使用

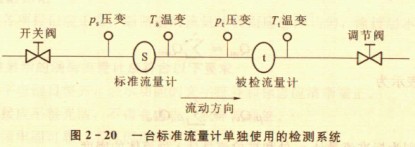

图2-2为一台标准流量计单独使用的检测系统。由于标准流量计s与被检流量计t串联于同一管道中，在流动稳定的情况下，任何一个时间段内流过标准流量计s的质量流量Qms和流过被检流量计t的质量流量Qmt都相等，即Qms=Qmt。
在检测介质为空气的情况下，如空气在检测过程中成分不变，将标准流量计s处的状态和被检流量计t处的状态均换算到标准状态:

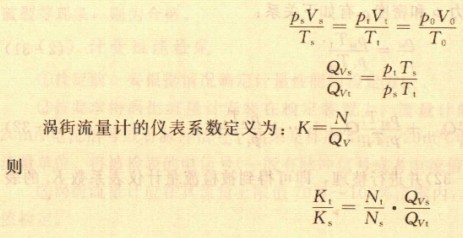

由气态方程

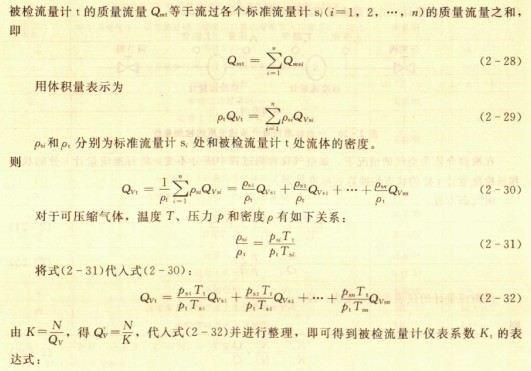

标准流量计的仪表系数是已知的，因此，通过测量标准流量计和被检流量计的压力、温度以及在同一时间间隔内标准流量计和被检流量计输出的脉冲数，即可求出被检流量计的仪表系数。
3.应用
随着计算机技术的普及和应用，自动检测设备或装置越来越多，在给检测人员带来方便的同时，对软件开发人员提出了较高的要求。正确的数学模型是在保证测量结果准确可靠的基础上，同时还要考虑控制系统的影响(A/D转换误差、软件计算误差等)、不同流量点的仪表系数等因素。
