电磁流量计在线检查
，对于一些大口径电磁流量计，如部分安装在城市供水等常输管线上的电磁流量计，由于其既不能拆卸，又不能停用，因此不能送到实验室进行检测，也不能进行现场在线校准，在这种情况下，为保证其量值的准确，可以通过在线检查的方法对其性能进行核查。对确定流量计是否需要维修、更换给出参考依据。
所谓在线检查是通过测量流量计传感器和转换器的部分性能参数及相关的电信号参数，以检验其性能的可靠性，该方法通常可以在不拆卸流量计的情况下在线完成。
1.检测项目
主要检测项目见表4-7。
表4-7 在线检测项目
| 分类 | 项目 |
| 传感器 | 励磁线圈绝缘电阻 |
| 励磁线圈电阻 | |
| 点击接触电阻 | |
| 转换器 | 零点检查 |
| 电源端子与外壳间绝缘电阻 | |
| 参数设置检测 | |
| 励磁电流 | |
| 输出频率、输出电流 |
这里所介绍的为一般通用性的方法及要求，具体操作应以流量计说明书为准。
(1)传感器检查
a.励磁端子绝缘电阻
检查方法：仪表在不接通电源而处于非工作状态下，用兆欧表在传感器的励磁线圈一个端子和仪表地线之间加直流电压，稳定5s进行读数。
技术要求：励磁端子与仪表地线之间的绝缘电阻应不小于20MΩ。
b.励磁线圈电阻
检查方法：用数字多用表测量励磁线圈两个端子之间的电阻值。
技术要求：励磁线圈应无短路(励磁线圈电阻值小于8Ω视为短路)和断路(励磁线圈电阻值大于10kΩ视为断路)现象。
c.电极接触电阻
检查方法：管道内充满介质时，用指针式万用表的两个表棒分别与传感器的一个电极信号线端子盒仪表接地线之间电阻进行测量，按下式计算差值：
技术要求：电极信号线应无短路(电极对地电阻值小于30Ω且测量时无充放电现象视为短路)和断路(管道内充满介质时，电极对地电阻值大于3KΩ且测量时无充放电现象视为断路)现象，两个电极对地电阻差值不大于25kΩ，测量时伴有充放电现象。
(2)转换器检查
a.电源端子与外壳间绝缘电阻
检查方法：仪表在不接通电源而处于非工作状态下，用兆欧表在转换器电源端子与转换器外壳之间施加直流电压，稳定5s进行读数。
b.参数设置检查
对转换器内设置的今数进行检查，使之与实际值和出厂原始数据相一致。需要检查的参数一般包括满量程范围、仪表公称通径、仪表常数、电流与倾率的输出功能、电流与频率的输出范围、电流与预率的小信号切除。
c.励磁电流

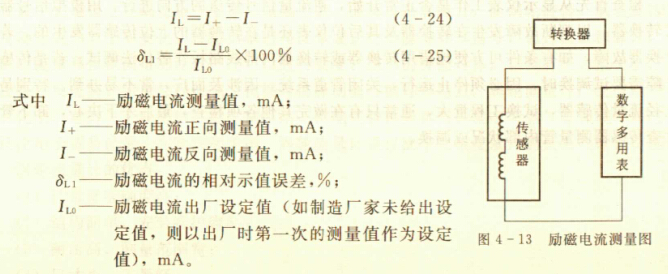

将数字多用表串接在励磁电流回路上，将仪器接上电源，预热15min，使仪表处于励磁电流测量状态，测量励磁电流的正向值和反向值(图4-13)，按下面两式计算励磁电流的测量值和励磁电流的相对示值误差：
技术要求：对于没有补偿功能的流量计。δL1应不超过±0.3%；对于有补偿功能的流量计，δL1应不超过±4.5%。
