涡街流量计维修实例

涡街流量计维修实例
    涡街流量计是在流体中安放一很(成多根)非流线型阻流体，流体在阻流体两侧交替地分离释放出两串规则的旋涡，在一定的流量范围内旋涡分离频率正比于管道内的平均流速，通过采用各种形式的检测元件测出旋涡频率就可以推算出流体的流量。涡街流量计由传感器和转换器两部分组成。传感答包括旋涡发生体(阻流体)、检测元件、仪表表体等。转换器包括前置放大器、滤波整形电路、D/A转换电路、输出接口电路、端子、支架和防护早等。

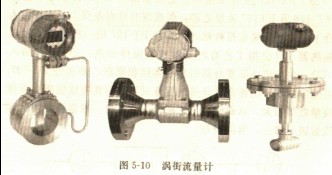

涡街流量计(图5-10)主要用于工业管遭介质流体的流量测量，如气体、液体、蒸气等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、黏度等参数的影响。

涡街流量计安装与维护
    (1)涡街流量计的安装
    ①涡街流量计的前后，必须报据阻力形式(如阀门、弯头等)有足够长的直管段，以确保产生旋涡的必要流动条件。流体的流向和传感器标志的流向一致。
    ②涡街流量计的安装地点应防止传感器产生机械振动，特别是管道的横向振动会等致管内的流体随之振动，从而使仪表产生附加差。
    ③涡街流量计的安装地点还应避免外部电磁场的干扰。传感器与二次仪表之间的连线应采用屏蔽线，并应穿在金属导管内，金属导管应接地。
    ④遇有调节阀、半开阀门时，涡街流量计应安装在它们的上游。但如果流体有脉动，如用往复泵输送流体，则应安装在阀门下游，如加储罐，以减少流体的脉动。
    ⑤涡街流量计的内径应和其匹配的管道直径相一致，相对误差不能大于3%。
    ⑥如果要在流量计附近安装温度计和压力计时，则测温点、测压点应在流量计下游5D以上的位置。
    ⑦流量计的中心线应和管道的中心线保持同心，并应防止垫片插入管道内部。
    (2)涡街流量计的维护
    ①对仪表作周期性直观检查，检查仪表指示、累积值是否正常，周围环境，扫除尘垢，确保不进水和其他物质，检查接线是否良好，检查表体与工艺管道连接处有无泄漏，检查仪表电气接线盒及电子元件盒密封是否良好，检查涡街流量计仪表附近有否新装强电磁场设备或有新装电线横跨仪表。若是测量介质容易沾污电极或在测量管壁内沉淀、结垢，应定期作清垢、清洗。
    ②涡街流量传感器无运动部件，长时间运行没有磨损无需经常维修。当被测介质不纯净或有沉淀物时。可根据实际情况，定期清洗传感器。检定周期为两年。
    ③传感器位查：
    a.在管道充满介质的情况下，用万用表测量接线端子A、B与C之间的电阻值，A-C、B-C之间的阻值应大致相等。若差异在1倍以上，可能是电极出现渗漏、测量管外壁或接线盒内有冷凝水吸附。
    b.在衬里干燥情况下，用MΩ表侧A-C、B-C之间的绝缘电阻(应大于200MΩ)。再用万用表测量端子A、B与测量管内两只电极的电阻(应呈短路连通状态)。若绝缘电阻很小，说明电极渗漏，应将整套流量计返厂维修。若绝缘有所下降但仍有50MΩ以上且步骤①的检查结果正常，则可能是测量管外壁受潮，可用热风机对外壳内部进行烘干。
    c.用万用表测量X、Y之间的电阻，若超过200Ω，则励磁线圈其引出线可能开路或接触不良。拆下端子板检查。
    d.检查X、Y与C之间的绝缘电阻，应在200MΩ以上，若有所下降，用热风对外壳内部进行烘干处理。实际运行时，线圈绝缘性下降将导致测量误差增大、仪表输出信号不稳定。
    ④检修涡街流量计时，应特别保护好漩涡发生体和探头体。在没有弄清探头体故障时，不得随意拆卸，以免损坏探头体或破坏密封性能，造成传感器泄漏现象。
    ⑤防爆型涡街流量传感器现场维修时，不允许带电维修和现场使用仪器仪表，使用的万用表电源不应大于9V。
    ⑥涡街流量计安装点的上游较近处若装有阀门，不断地开关阀门，对流量计的使用寿命影响极大，非常容易对流量计造成永久性损坏。流量计尽量避免在架空的非常长的管道上安装，这样时间一长后，由于流量计的下垂非常容易造成流量计与法兰的密封泄漏，若不得已安装时，必须在流量计的上下游2D处分别设置管道紧固装置。
