电磁流量计检测试验方法
(1)容积法咋

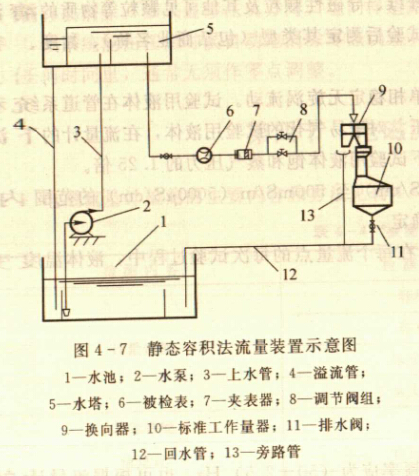

使用容积法对电磁流量计进行计量性能检测已经较为成熟，国内建有多套标准装置。目前，最为常见的容积法装置是静态容积法流量装置，其典型的工艺流程如图4-7所示。
首先用水泵2将水池1中的水打人水塔5，在整个试验过程中使水塔处于有溢流状态，以保证系统的压头不变。水塔的水通过被检表6流经换向器9至旁路管13，待流量稳定后，启动换向器，水由旁路管被切换至标准工作量器10，换向器动作过程中启动计时器计时和被位流量计的脉冲计数器计教。当到达预定的水量或脉冲数或时间时，即操作换向器，使水流由工作量器切换回旁路管。记录工作量器所收集的水量Vs、计时器显示的测量时间t和脉冲计数器显示的脉冲数或被检流量计的指示流。
装置给出的标准流量可由公式(4-6)计算得到:
容积法装置还包括动态容积法装置，另外，体积管装置和液体活塞装置工作与容积法装置原理相近，具体详细描述参考相关文件。
(2)称重法

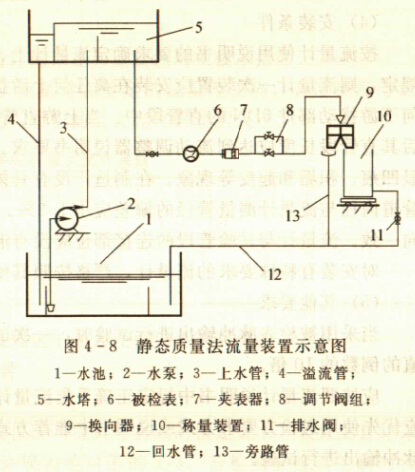

国内最为常见的称重法装置是静态质量法流量装置，其典型的工艺流程(图4-8)及工作原理与静态容积法流量装置相似，这里不再资述。

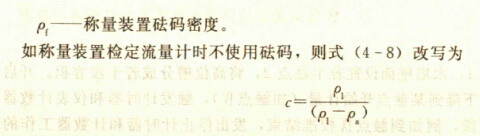

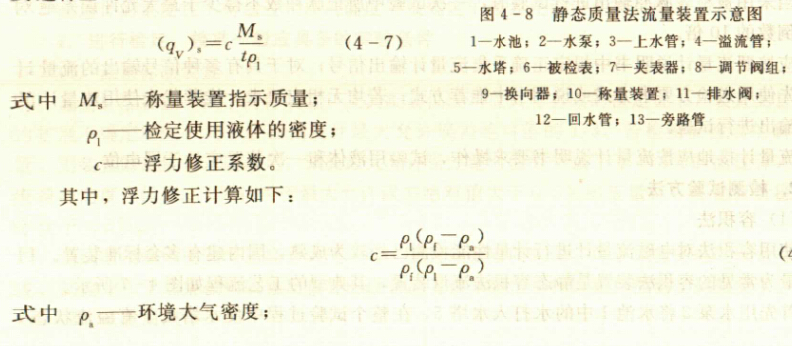

此方法与容积法的主要区别在标准器上，用称量装置代替了工作量器，由于电磁流量计产生的是体积流量，因此需将装置给出的标准流量进行密度换算。另外，需要注意的是，使用称量装置的示值时需要进行空气浮力修正，计算过程如下：
(3)标准表法

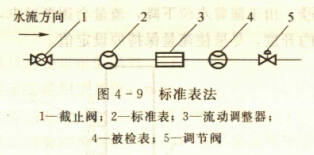

该方法是用高准确度的标准流量计与被校验流量仪表串联，流体依次流过二者，比较二者的示值，确定被检表的误差，达到检测的目的。该使用方法的装置结构相对简单，其典型应用如图4-9所示。
标准量计2装在被测流量计4的上游，中间装有流动调整器3，流量调节阀5装在被测流量计4的后直管段后，通过流量调节阀5调节流体的流量到所需要的值。如标准流量计使用电磁流量计校准电磁流量计，而不使用涡轮流量计或其他易对流场产生比较大影响的流量计，则毋需装流动调整器3。
针对电磁流量计的特点，还有两种标准表法应用情况：
a.多台被检流量计串联

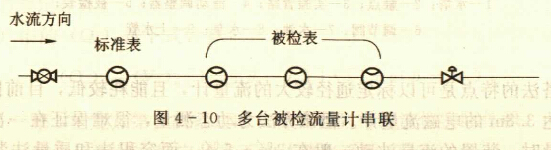

电磁流量计流动阻力小，基本不产生附加的压力损失，对流场的影响也很小，因此在电磁流量计生产厂家进行出厂检侧时，可采用1台标准流量计和多台被测流量计串联的形式(图4-10)，这样将效率大大地提高。
b.多台标准流量计并联

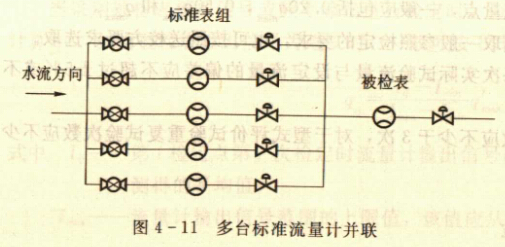

目前已有通径超过3m的电磁流量计被生产出来，对于大口径流量计的检测一直以来都非常困难，如建一套容积法或称重法装置投资是巨大的，且其利用率通常会比较低，而利用多台标准流量计并联组合产生标准流量，对大口径被检表进行检测(图4-11)，是一种既经济又可保证准确度水平的方法。
标准表法相对于前两种方法而言，其局限性主要是在不确定度水平受标准流量计限制，一般最高可达到0.2% (k=2), 而国内的容积法和称重法装置最高一般可达到0.05% (k=2)。因此，很多装置采用了标准表法与容积法或称重法结合的方式，标准表法用于标定准确度水平较低的流量计。而容积法或称重法用于标定标准流量计以及准确度水平较高的流量计。
(4)变水头水塔法

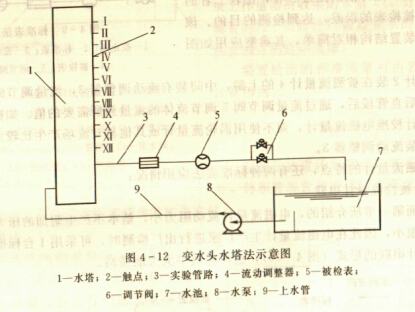

用水泵将水打入水塔1，水塔壁面设置若干触点2，将高位槽分成若干段容积。开启调节阀6到所需流量，水位下降到某触点开始计量(如触点IV)，触发计时器和仪表计数器工作，按流量大小确定计量段，例如到触点IX校准结束，发出停止计时器和计数器工作的信号。由于随着水位下降，流量会逐渐减少，因此需要根据流量减小的趋势，控制增加调节阀的开度，尽量使流量保持原设定值。
变水头水塔法的特点是可以标定通径较大的流量计，且能耗较低，日前国内最大的装置可以标定通径达3.8m的电磁流量计。但该方法为动态测量，很难保证在一次测量中流量的稳定，在大流量时，装置的流量波动一般在3%-5%，而容积法和质量法装置的流量波动通常小于0.2%。目前，国内的几套变水头水塔法装置都建立在电磁流量计生产厂家，用于出厂检测。、
