1、概述
工业用隔爆热电偶是一种温度传感器，通常和显示仪表、记录仪表、电子计算机等配套使用，直接测量生产现场存在碳氢化合物等爆炸的0~1300℃范围内的液体、蒸汽和气体介质以及固体表面温度。
2、特点
1.多种防爆形式，防爆性能好
2.压簧式感温元件，抗振性能好
3.测量范围大
4.机械强度高，耐压性能好
3、工作作原理

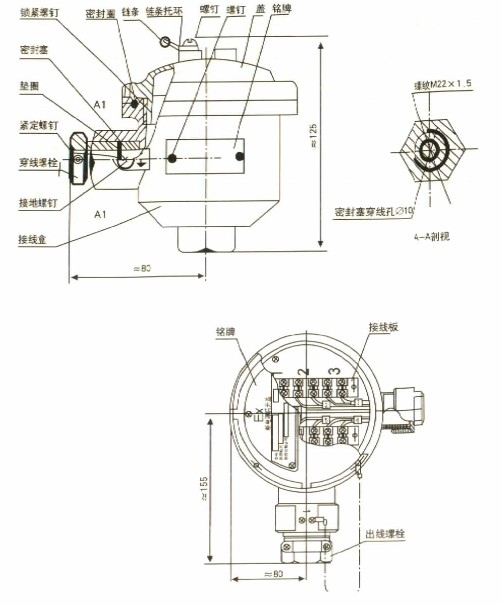

隔爆热电偶与装配式热电偶的结构、原理基本相同，所区别的是，隔爆或本安型产品接线盒(外壳)在设计上采用防爆特殊结构，接线盒用高强度铝合金压铸而成，并具有足够的内部空间、壁厚和机械强度，橡胶密封圈的热稳定性均符合国家防爆标准。所以，当接线盒内部的爆炸性混合气体发生爆炸时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散、传爆。
4、主要技术参数
1.产品执行标准
IEC584 GB/T16839-1997
IEC 1515 JB/T5518-1991
GB3836.1-83 GB3836.2-83
2.测温范围及允差
| 型号 | 分度号 | 允差等级 | |||
| Ⅰ级 | Ⅱ级 | ||||
| 允差值 | 测量范围℃ | 允差值 | 测量范围℃ | ||
| WRN | K | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004|t| | 375~1000 | ±0.0075|t| | 333~1200 | ||
| WRM | N | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004|t| | 375~1000 | ±0.0075|t| | 333~1200 | ||
| WRE | E | ±1.5℃ | -40~+375 | ±1.5℃ | -40~+333 |
| ±0.004|t| | 375~800 | ±0.004|t| | 333~900 | ||
| WRF | J | ±1.5℃ | -40~+375 | ±1.5℃ | -40~+333 |
| ±0.004|t| | 375~750 | ±0.004|t| | 333~750 | ||
| WRC | T | ±0.5℃ | -40~+125 | ±1℃ | -40~+133 |
| ±0.004|t| | 125~350 | ±0.0075|t| | 133~350 | ||
隔爆热电偶的防爆等级按其适用于爆炸性气体混合物最大安全间隙分为A、B、C三级。
| 类别 | 级别 | 最大试验安全间隙(MESG)mm |
| Ⅱ | A | 0.9≤MESG |
| B | 0.5＜MESG＜0.9 | |
| C | MESG≤0.5 |
