防腐浮球液位计
概述：
防腐浮球液位计适用于塔、槽、罐、池等容器的顶部安装，它能根据被测液位的变化输出4~20mA的标准电流信号，可对液位进行远距离控制。
组成及工作原理：
液位计主要由磁浮球、传感器、变送器三部分组成，当磁浮球随被测介质液位变化而上下浮动时浮球内磁组件吸合传感器内某一相应位置的干簧管。使传感器的总电阻（或电压）发生相应变化，再由变送器将电阻（或电压）的变化转换成4~20mA·DC的标准电流信号输出，可构成位式液位调节、断续的连续的PID液位调节系统。
技术指标：
测量范围：0~3500mm
供电电压：12~36VDC
输出信号：两线制4~20mA.DC可叠加数字信号，由用户选择开方或线性输出
负载电阻：250Ω
测量精度：±10mm
环境温度：-40~80℃
工作温度：-20~120℃
公称压力：≤1.6MPa
法兰标准：A：JB/T82.1-94（平面法兰），DN100 PN1.6 球φ90mm
B：JB/T82.1-94（平面法兰），DN80 PN0.6 球φ76mm
介质密度：≥0.65g/cm3
介质粘度：≤0.015PaS
接液材质：不锈钢
防护等级：IP65
安装结构方式：

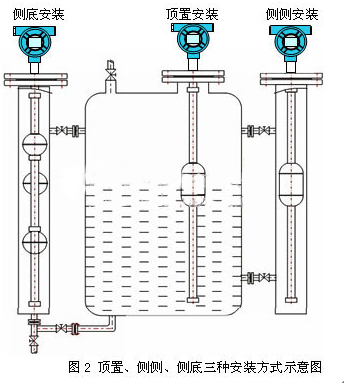

防腐浮球液位计分以下四种安装方式：
A：顶置安装 B：侧侧安装 C：侧底安装 D：支架安装

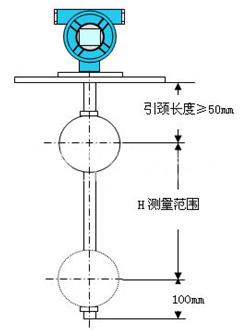

（订货时请用户注明安装形式和引颈长度L值。）

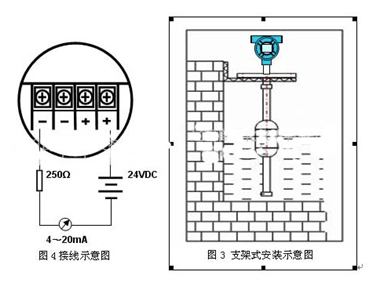

对于敞口或非金属容器，可以采用支架安装方式。具体形式见图3。
