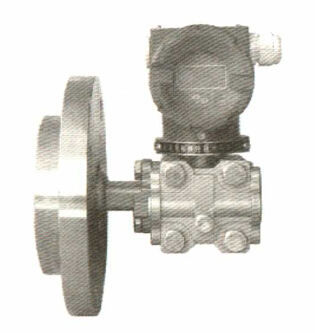

智能法兰式液位变送器
智能法兰式液位变送器，可对各种容器，进行精确的液位和密度测量。有平法兰和插入法兰供选择。法兰有3英寸或4英寸，规格有1501b和3001b的法兰，也可根据用户要求特殊定制法兰，若不注明，我公司以3”1501b法兰供货。法兰膜片材料可选。
法兰规格及各型重量(kg)
尺寸规格 平法兰 2”插入筒 4”插入筒 6”插入筒
法兰规格及各型重量(kg)
| 尺寸规格 | 平法兰 | 2”插入筒 | 4”插入筒 | 6”插入筒 |
|
3”1501b 4”1501b 3”3001b 4”3001b |
10.4 13.1 12.6 17.2 |
11.3 14.4 13.6 18.5 |
11.3 15.4 14 19.5 |
12.2 16.3 14.4 24.4 |

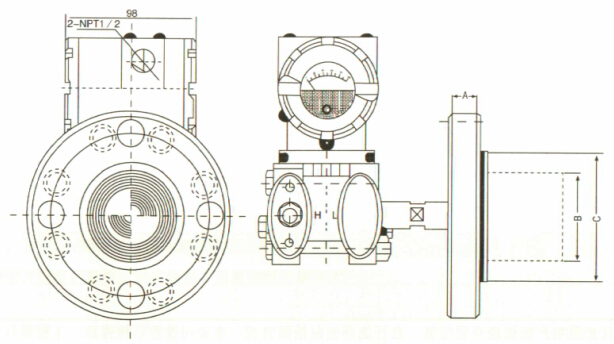

| 法兰尺寸 | 螺栓孔 | ||||||||
| 代号 | 尺寸 | 规格 | 直径 | A | B | C | 数目 | 直径 | 公布直径 |
|
A B C D |
3” 4” 3” 4” |
1501b 1501b 3001b 3001b |
190.5 228.6 209.6 254 |
30 30 35 38 |
66 89 66 89 |
127 157 127 157 |
4 8 8 8 |
19 19 22.2 22.2 |
152 190 168 200 |

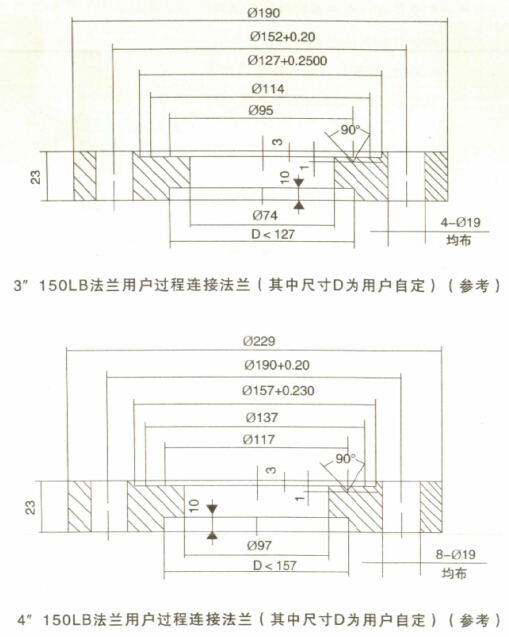

凡用户订法兰式液位变送器或带远传装置的差压/压力变送器中EFW、RFW法兰安装所配3”、4”1501LB过程连接法兰尺寸和密封垫圈尺寸，下图所示供参考。
法兰密封垫圈尺寸表
| 配用法兰 | D | d |
| 3” | 127 | 80 |
| 4” | 157 | 100 |
法兰密封垫圈用户按接液介质特征，自行选择密封垫圈材质，本公司推荐石棉橡胶，丁腈橡胶，氟橡胶、尼龙、聚四氟乙烯等材质。
