顶装磁翻板液位计
一、产品概述
顶装磁翻板液位计产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上液位变送器可将液位界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。
顶装磁翻板液位计可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。该液位计可以做到高密封，防泄漏和适应高压高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补了玻璃板(管)液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。全过程测量无盲区，显示醒目、读数直观，且测量范围大。特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质，更显其优越性。因此，它比传统的玻璃管，板式液位计具有更高的可靠性、安全性、先进性、实用性。
二、顶装磁翻板液位计工作原理
以浮子内磁钢驱动双色薄片的翻转来指示液位的一种新型仪表。磁翻板液位计的主体内磁浮子随液位的升降而上下运动，同时驱使主体外指示器内的双色薄片翻转，有液位时转显示红色、无液位时转示白色。红色和白色色带间的界线即代表液位高度。在指示器左侧配有醒目的刻度标尺。从而使液位的指示显得更加清晰。
三、顶装磁翻板液位计主要技术指标：
1、量程范围：0~18000mm
2、介质密度：0.5～2（g/cm3）
3、介质粘度：≤0.02Pa.S
4、工作温度：-40~350℃
5、工作压力：≤2.5MPa（普通型）
≤10.0MPa（高压型）
≤32.0MPa（超高压型）
≤2.5MPa（防腐型）
6、测量精度：≤±10（mm）
7、安装方式：侧装式、顶装式、底装式
8、防护等级：IP65
9、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
10、传输方式：4~20mA 或 开关量
11、接口法兰：根据国家化工部、机械部及美制标准，可以结合用户的需要特殊定制。
注：当顶装磁翻板液位计安能装受环境影响，空间位置L1<300订货时应明显提出。

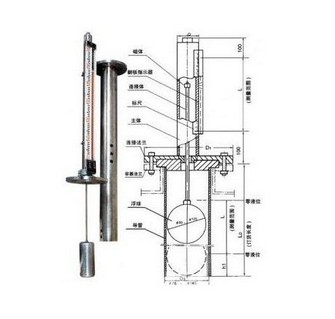

顶装磁翻板液位计结构图
