智能旋进旋涡气体流量计
一、概述
智能旋进旋涡气体流量计采用最新微处理技术，具有功能强、流量范围宽、操作维修简单，安装使用方便等优点，主要技术指标达到国外同类产品先进水平。广泛应用于石油、化工、电力、冶金、煤炭等行业各种气体计量。
二、主要特点
1、内置式压力、温度、流量传感器，安全性能高，结结紧凑，外形美观。
2、就地显示温度、压力、瞬时流量和累积总量。
3、采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量只有出色的稳定性。
4、特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部效据不会丢失，可永久性保存。
5、整机功耗极低，能凭内部电池长期供电运行，是理想的无需外电源就地显示仪表。
6、防盗功能可靠，具有密码保护，防止参数改动。
本系列产品执行国家JJG 198-94《速度式流量计检定规程》
本系列产品经国家级仪器仪左防爆安个监督站(NEPSI)检定认可，符合国家标准GB3836.1-2000\GB3836.2-2000有关规定。防爆型防爆标志为ExdⅡBT4。
三、结构与工作原理

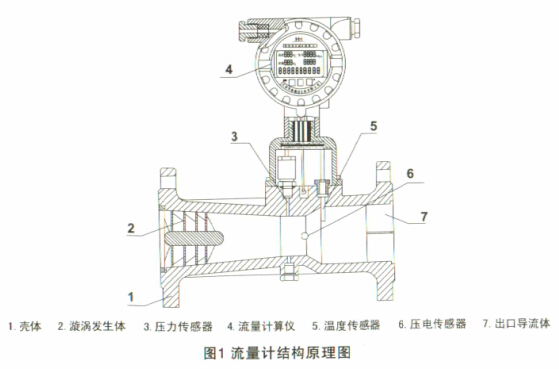

1、流量计结构

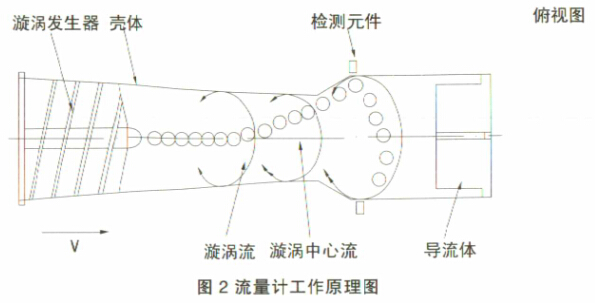

2、流量计工作原理
当流体通过螺旋形导流叶片组成的旋涡发生体后，流体被强迫绕旋涡发生体中心剧烈地旋转，形成旋涡流。旋涡流加速，沿流动方向经缩径段，流动强度增强。当旋涡流进入扩散段后，在导流体回流的作用下，该旋涡产生二次旋转运动，即旋涡进动。二次旋涡进动的频率与流量成正比。当流量计设计得当时，在很宽的流量范围内，旋涡的频率与流量成线性关系。该频率由压电传感器检测，由流量积算仪进行运算和处理。
3、流量积算仪工作原理

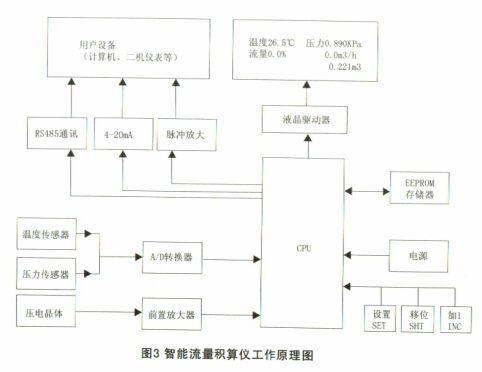

流量积算仪的原理框图如图所示。CPU接收来自前置放大器的脉冲信号和经A/D转换器得到的压力、温度信号，经过运算最终得到温度、压力、瞬时流量和累积流量值，并存贮在EEPROM中。同时，在LCD上显示上述数据。流量显示既可显示标况流量，也可显示工况流量，这由内部设定的参数决定。当内部供电电池电压低于2.5V时，在LCD上会出现闪烁的电池符号，以提醒及时更换电池。仪表上有三个功能健，<SET>键、<SHT>键和<INC>键可对内部参数进行设定。积算仪与用户设备可通过以下三种方式进行数据传输：脉冲放大输出、4~20mA输出和RS485通讯。
四、主要技术参数
1、流量计规格、基本参数和性能指标
| 型号规格 |
工程通径 DN(mm) |
流量范围 (m3/h) |
仪表系数 (m3/h)-1 |
压力等级 (MPa) |
准确度 | 备注 |
| DN25 | 25 | 2.5~30 | 240000 | 1.6；2.5；4.0 | 1.5 | PN≤1.6MPa为铝合金外壳；PN≤4.0MPa为铸钢或不锈钢外壳；PN≥4.0MPa为特殊规格；请在订货时注明。 |
| DN32 | 32 | 4.5~60 | 90000 | |||
| DN50 | 50 | 10~150 | 24000 | |||
| DN80 | 80 | 28~400 | 4800 | |||
| DN100 | 100 | 50~800 | 2800 | |||
| DN150 | 150 | 150~2250 | 680 | |||
| DN200 | 200 | 360~3600 | 210 |
2、随着压力的增大，流量范围也随之扩大。
2、标准状态条件：P=101.325kpa，T=293.15K
3、使用条件：
环境温度：-30~+60℃
介质温度：-20~+80℃
相对湿度：5%~95%
大气压力：86kPa~106kPa
4、电气性能指标
工作电源：外电源：+24VDC
内电源：3.6V锂电池
整机功耗：外电源，＜1W
内电源，＜0.3mW，锂电池可以用量年以上。
输出方式：频率信号
4~20mA电流信号：对应流量0-Qmax，20mA对应流量可由用户自己设定。
RS485通讯：可传输温度、压力、瞬时流量和累积流量参数。
5、防爆标志：Exd Ⅱ BT4
6、防护等级：IP65
五、外形尺寸及安装

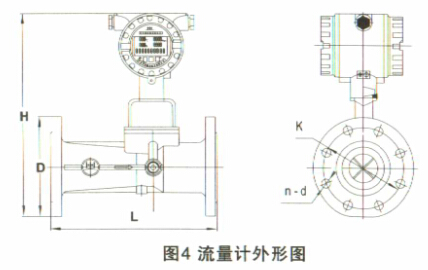

1、流量计外形尺寸
2、流量计安装尺寸.
| 型号规格 | 公称通径 | L | H | D | K | n-d |
| DN25 | 25 | 200 | 350 | 115 | 85 | 4-Ф14 |
| DN32 | 32 | 200 | 355 | 140 | 100 | 4-Ф18 |
| DN50 | 50 | 230 | 420 | 165 | 125 | 4-Ф18 |
| DN80 | 80 | 330 | 410 | 200 | 160 | 8-Ф18 |
| DN100 | 100 | 410 | 427 | 220 | 180 | 8-Ф18 |
| DN150 | 150 | 570 | 476 | 285 | 240 | 8-Ф25 |
| DN200 | 200 | 700 | 533 | 340 | 295 | 12-Ф22 |
| 法兰标准 | 采用管道法兰标准GB/T9119-2000 | |||||
1)流量计应根据流向标志安装
2)流量计可水平、垂直或任意角度倾斜安装

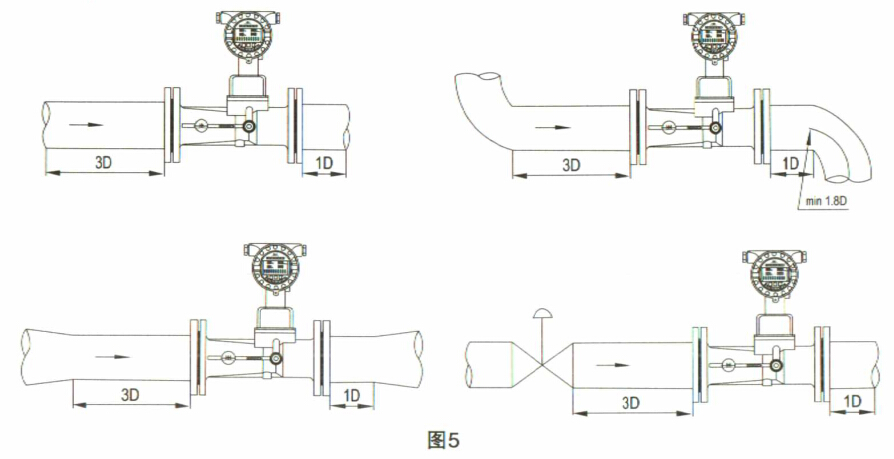

3)上下游直管段要求见图
4)被测介质内除含有较大颗粒或较长纤维性杂质外，一般无需安装过滤器。
5)流量计周围不应有强外磁场干扰及强烈的机械振动。
6)流量计必须可靠接地。
六、流量计的选型
1、用户在选型时，应根据管道公称压力、介质最高压力、介质温度、介质组分情况，流量范围及信号输出要求合理选择流量计的型号规格。
2、为使流量计的使用性能最佳，流量计的使用范围在最大流量的20%~80%范围内比较合适。
3、流量计出厂时的标准输出配置是：具有工况脉冲信号输出(三线制)、标准流量信号输出或RS485通讯输出。若要求有其它输出功能时，请在订货时说明。
