涡街流量计在饱和蒸汽流量测量管道上的安装要求
饱和蒸汽是一种较特殊的介质，工业锅炉出口的饱和蒸汽，干度较高(一般在95%以上)，但经一段距离输送，如果保温不当、用汽量不平衡、或间歇用汽，可造成锅炉的产汽不隐定，致使干度下降，甚至成为干度很低的湿饱和蒸汽。湿蒸汽是一种两相流，其中游离状态的水会滞留在输汽管线的最低处，如果不及时排除，会对仪表造成较严重的损害。
在间歇用汽的现场。在停汽期间，因温度下降，大量蒸汽冷凝成水，滞留在输汽管道内，而用汽时，急促的汽流推动集聚在管段低处的冷凝水高速运动，形成“水锤”，撞击仪表，常常造成仪表的检测元件或发生体的损坏。为避免该现象发生，设计安装管道时，应采取以下措施：

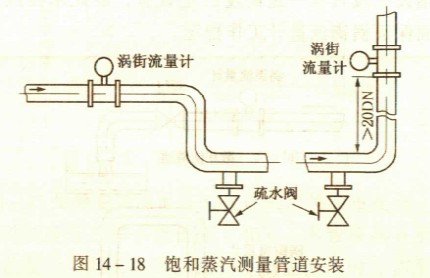

(1)涡街流量计不能安装在管路的最低处，如果水平安装，则建议采用图14-18的安装形式；
(2)应在涡街流量计下游最低处安装疏水阀，自动排除冷凝水，防止冷凝水在管路中聚集，见图14-18；
(3)有条件现场，可采用垂直安装方式，把涡街流量计安装在有一定高度(保证上游直管段长度20DN)的位置上，路最低处安装疏水阀。
