过热蒸汽流量测量
根据蒸汽的性质，凡是温度高于该压力下饱和温度的蒸汽都称为过热蒸汽。温度高于饱和温度越多，蒸汽的过热度越高。
过热蒸汽是一种温度和压力范围很宽的单相介质。在工业蒸汽中，它的压力可以从0.1MPa至20MPa；温度可以从摄氏一百多度到五、六百度。
由于过热蒸汽是一种单相流体，它的测量方法与一般气体介质的测量方法没有本质区别，都被作为可压缩流体来处理。
过热蒸汽流量测量至今仍然是差压流量计占据主导地位，特别是高温、高压过热蒸汽，目前尚无其他流量计可替代。
随着传感器技术的发展，耐高温、高压的传感器在涡街流量计中应用，涡街流量计开始步入过热蒸汽流量测量领域。对于温度低于450℃的过热蒸汽，有的企业已采用涡街流量计测量流量。
1.涡街流量计的改进
过热蒸汽既然是一种单相流体，也是一种较清洁的流体，除了温度和压力较高以外，对流量测量仪表不存在其他特殊要求，所以为使涡街流量计适用于过热蒸汽流量测量，应着力解决以下问题:
(l)提高涡街流量计的耐高温能力，包括提高检测元件、密封材料的耐高温能力，选用耐高温的敏感元件是其中的关键。
(2)改进信号检测方式，避开高温介质直接作用到检测元件，借鉴差压流量计的经验，把差压信号引到测量管外部，高温介质经过一段距离的降温后，对检测元件的伤害作用大大降低，如图5-28的结构。
(3)改进涡街流量计的结构，设计和制作不断流可更换检测元件的检测机构。在高温条件下，检测元件是易损件。采用第五章中图5-29的结构，一旦检测元件损坏，可在不断流，不影响工艺操作状态情况下更换检测元件，解决了用户的后顾之优。
(4)采用检测器与转换器分离的远传型结构，像差压变送器于节流装置分离安装那样，使转换器远离高温工作环境，减少高温对电子元器件的损害。
(5)在检测器与转换器之间加装散热器，减小管道和表体传导的热量，降低转换器壳体的温度。
通过以上几方面的改进，提高涡街流量计对高温介质、高温环境的适应能力。
2.涡街流童计的应用
(l)三种高温型涡街流量计
目前用于高温流体流量测量的涡街流量计有三种：
应力式涡街流量计，可测450℃的高温流体；
电容式涡街流量计，可测叨0℃的高温流体；
振动体(圆盘)式涡街流量计，可测427℃的高温流体。
这三种高温型涡街流量计在高温气体、饱和蒸汽、过热蒸汽的流量测量领域都获得应用。
(2)涡街流量计测量过热蒸汽
用涡街流量计测量过热蒸汽与测量气体一样，涡街流量计输出信号频率与过热蒸汽工作状态下的体积流量成正比。根据旋涡频率和涡街流量计的仪表系数K，用公式(7-1)就可得到过热蒸汽的状态体积流量qv。
过热蒸汽的质量流量qm是根据它的密度与体积流量，用公式(7-2)计算得到的。
(3)过热蒸汽的密度
蒸汽的热力学性质比较复杂，过热蒸汽虽然是单相流体，其密度是温度和压力的函数，但它并不服从理想气体方程。目前过热蒸汽大多采用查表确定密度，其密度表是根据IFC(国际公式化委员会)于1967年发表的公式计算出来的。
IFC提供的公式非常复杂，一般使用者不可能直接把它用到现场仪表中。就是根据该公式计算结果编制的蒸汽密度表，内容也很庞大，在现场仪表中也不可能全部存入。比较可行的办法就是以蒸汽密度表为基础，根据仪表的有限的工作范围，把密度与压力、温度之间的函数关系，拟合成计算公式，满足现场流量测量的需要。

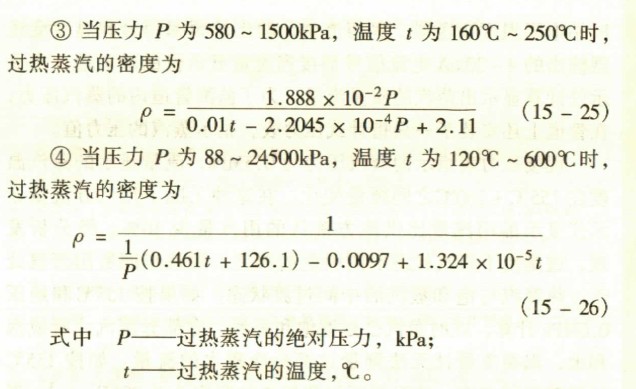

除了公式(7-17)外，根据文献再给出下面四个过热蒸汽密度的计算公式:
①当压力P为980~14700kPa，温度t为400℃~500℃时，过热蒸汽的密度为
②当压力P为580~2000kPa，温度t为250℃~400℃时，过热蒸汽的密度为
在以上四个公式中，式(15-26)适用的压力、温度范围比较宽。应当说明的是，对于以上几种密度的拟合公式，在过热程度较高时，误差较小，一般可优于±0.5%。随着过热度降低，误差会逐渐增大，在过热线附近，误差可能超过±1%。具体使用时，可根据现场提供的工作条件进行修正。
用涡街流量计测量过热蒸汽质量流量时，溢度和压力测量误差应优于±0.5%，否则仅密度的误差就可能超过±1%。
