差压式流量计配套仪表维修
一、概述
差压式流量计的配套仪表一般包括：
(1)流量积算仪
能接受差压计、温度传感器、压力传感器的输出信号，可设置相关参数，计算并显示标矿流量，不确定度一般为0.5%，适用于水、空气、蒸汽等单一组份流体的测量。
(2)流量计算机
能接受差压计、温度传感器、压力传感器、在线色谱仪的输出信号，可设置相关参数，计算并显示标矿流量，具有标准通讯接口，适用于煤气、天然气等多组份流体的测量，不确定度一般为0.2%。
孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成，广泛应用于气体、蒸汽和液体的流量测量。具有结构简单、维修方便、性能稳定、使用可靠等特点。
流量显示仪作为孔板流量计的一部分起着计算、存储、显示、打印的作用。
二、工作原理
充满管道的流体流经管道内的节流装里，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。
三、结构组成

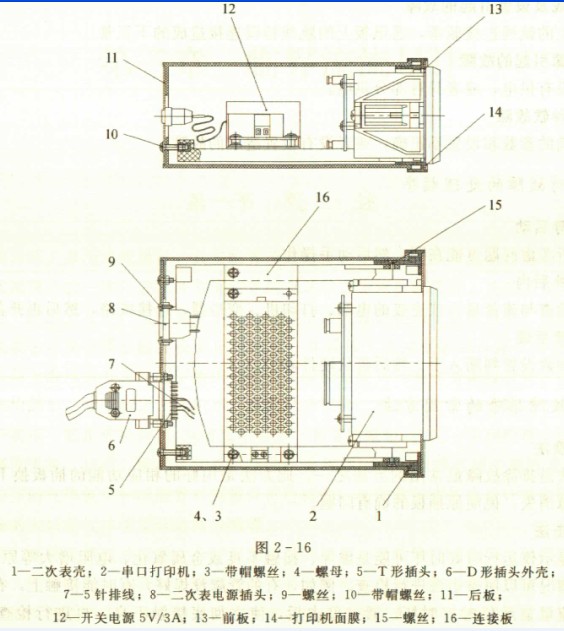

系列中的流量显示仪由流量显示仪部分和打印机部分组成。

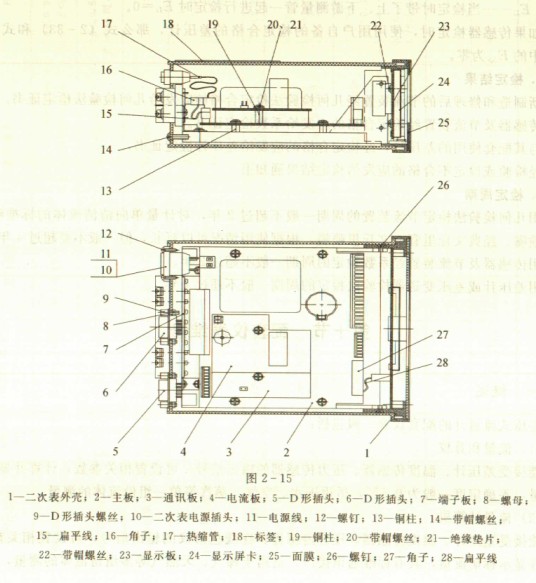

流量显示仪部分如图2-15所示。
四、流量显示仪常见故障的分类
1.元件及芯片故障
(1)电解电容完全失去容虽或容量变小、轻微或严重漏电。
(2)二、三极管的PN结击穿、热稳定性变差。
(3)电阻开路。
(4)集成电路的彻底损坏、热稳定性不良。
2.连线与接插件故障
流量显示仪的各个部件间的连接电缆或者接插头(座)松动，及至脱落。
3.部件引起的故障
流量显示仪的主要部件如液晶显示器、键盘、打印机等硬件产生的故障，造成工作不正常。
4.硬件兼容引起的故障
通讯接口芯片能否相互配合，在工作速度、温度等方面能否具有一致性；变送器与流量显示仪是否相匹配。
5.跳线及设置引起的故障
底板上的跳线连接脱落，通讯板上的跳线错误连接造成的不正常。
6.电源引起的故障
部件没有供电，或者只有部分供电。
7.各种软故障
不正确的参数和设置不正确，或者没有设置造成的故障。
五、时故障的处理顺序
1.先静后动
先分析考虑问题可能在哪，然后动手操作。
2.先外后内
首先检查与流量显示仪连接的电派、打印机、变送器、连接线路，然后再开盖。
3.先软后硬
先从参数设置判断入手，然后再从硬件着手。
六、故阵排除的常用方法
1.替换法
替换法是排除故障最常用的方法之一。此方法是用好的相应功能的插板换下可疑的插板，若故障消失，说明原插板的确有问题。
2.敲击法
流及显示仪运行时好时坏可能是虚焊、接触不良或金属氧化、电限增大等原因造成的，对于这种情况可以用敲击法进行检查。例如，有的管脚没焊好，有时能接触上，有时接触不上，造成流量显示仪时好时坏。通过敲击后，使之彻底接触不良，再进行检查就容易发现了。
3.测量法
用万用表直接测电压是否正常，确定故障原因。
4.直接观察法
用手摸、眼看、鼻闻等方法进行辅助检查，一般元件及芯片发热的正常温度不超过40~50℃，手指摸上去有一点温度，但不烫手。如果感觉烫手，可能由于内部短路而发热，则应更换。对电路板、元件及芯片，有时要仔细肴一下有没有焦色、变黄等，应更换。一般流量显示仪内部元件及芯片烧坏时会发出一种臭味，应更换。
七、维修流量显示仪注意事项
(1)注意维修环境的清沽。
(2)维修时，要保证有较好的供电。
(3)严禁带电拔插各种功能板。
(4)使用维修工具时，要注意防止静电。
(5)上电前，要确保各部件已安装正确。
