液位测量仪表故障判断

液位测量仪表故障判断
液位测量系统见图4-1。

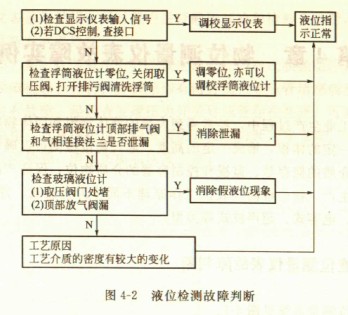

液位测量仪表虽然不同，但故障判断思路却相差不多。以电浮简液位变送器为例说明液位测量仪表故障判断思路。液位检测障判断见图4-2。

电动浮球液位计维修实例

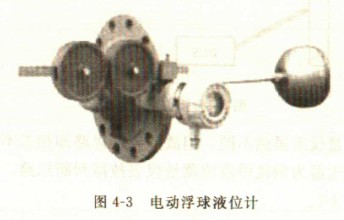

电动浮球液位计(图4-3)是基于浮于液面上的浮球随着液位的高低而产生位移来工作的。变送器的浮球装在工艺容器内，当液为变化时，浮球受到浮力随之变化，当浮力矩与反馈力矩平衡时，反馈杆角度与液位成正比，其变化量经杠杆、中心轴传动，使传感器产生的角位移，通过变送器部分产生与液位成线性的4~20mADC的标准信号。

电动浮球液位计安装、维护
    ①液位计安装必须垂直，以保证浮球组件在主体管内能上下运动自如。
    ②最好在容器与液位计之间装截止阀，以便清洗和检修液位计时切断物料。
    ③液位计主体管周围不容许有导磁体靠近，否则直接影响液位计正常工作。
    ④液位计安装完毕后，需要用磁钢进行校正。
    ⑤液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管，避免液体介质带着浮球组件急速上升。
    ⑥因运输过程中为了不使浮球组件损坏，故出厂前将浮球组件取出小液位计主体管外。待液位计安装完毕，打开底部排污法兰，再将浮球组件重新安装入主体管内，注意浮球组件重的一头朝上，不能倒装。
    ⑦根据介质情况，可定期打开排污法兰清洗主体管内沉淀物质。
    ⑧定期检查和精度检查。
